ĐỒNG BỘ CHU KỲ HÚT, XẢ VÀ RŨ LỌC CHO MÁY CẤP LIỆU
Piab cung cấp các giải pháp điều khiển chuyên dụng cho hệ thống máy cấp liệu chân không, đảm bảo đồng bộ hóa hoàn toàn chu kỳ hút chân không, xả đáy và rũ sạch bộ lọc filter shock. Từ bộ điều khiển kỹ thuật số ECU-15 giao diện HMI thông minh đến các giải pháp khí nén thuần túy CU-1/2 và PPT/S NC an toàn chống cháy nổ cho môi trường hóa chất, dược phẩm.
Các bộ điều khiển tiêu biểu của Piab
Các dòng điều khiển điện, khí nén và van điện từ đồng bộ hóa hiệu năng hệ thống.
ECU-15
Điều khiển điện (HMI)
Bộ não điều khiển cao cấp nhất tích hợp màn hình cảm ứng, lưu trữ công thức và công nghệ theo dõi chênh áp màng lọc tự động.
CU-1A/B & CU-2A/B
Điều khiển khí nén (ATEX)
Tủ inox cao cấp vận hành 100% bằng khí nén (không dùng điện), đạt tiêu chuẩn an toàn phòng chống nổ bụi và khí cao nhất.
PPT/S NC
Định thì khí nén compact
Bộ điều khiển khí nén nhỏ gọn lắp trực tiếp lên bơm. Điều chỉnh chu kỳ hút/xả bằng núm xoay cơ học vô cùng bền bỉ và đơn giản.
VU EP-1
Bộ van Electro-Pneumatic
Bộ van chuyển đổi tín hiệu, đóng vai trò cầu nối trung gian giữa hệ thống PLC điện của nhà máy và van khí nén của máy cấp liệu.
Hệ thống điều khiển điện ECU-15
ECU-15 là bộ điều khiển điện tử cao cấp đóng vai trò là “bộ não” điều phối toàn bộ chu trình nạp, xả và làm sạch bộ lọc của máy cấp liệu chân không Piab. Tích hợp màn hình HMI trực quan giúp kỹ thuật viên dễ dàng cài đặt tham số chu kỳ, lưu trữ cấu hình công thức cho các loại bột khác nhau và xem chẩn đoán lỗi thời gian thực.
- Advanced Filter Monitoring (Cảnh báo nghẹt lọc)
- Màn hình màu cảm ứng LCD hiển thị trực quan
- Quản lý và lưu trữ công thức (Recipes)
- Tích hợp sẵn công nghệ tối ưu hóa BVO
- Khả năng kết nối tín hiệu với PLC trung tâm
- Đạt chuẩn bảo vệ công nghiệp IP65
*Thích hợp cho các ứng dụng yêu cầu tự động hóa cao, dây chuyền đa công thức và không nằm trong khu vực nguy hiểm dễ cháy nổ.*

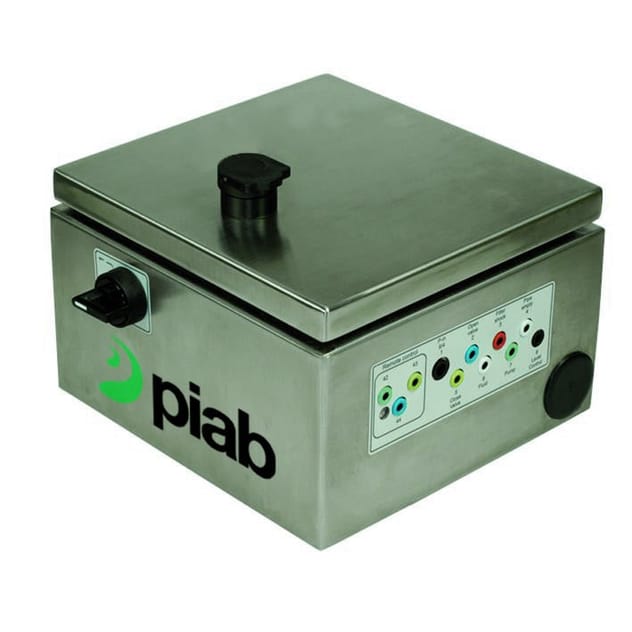

Hệ thống điều khiển khí nén CU-1 & CU-2
Đối với các ứng dụng trong môi trường bụi khí có nguy cơ cháy nổ cao (khu vực ATEX Zone 1/2/21/22) hoặc yêu cầu vệ sinh khắt khe, dòng tủ điều khiển khí nén **CU-1A/B** và **CU-2A/B** là lựa chọn tiêu chuẩn. Hệ thống vận hành hoàn toàn bằng khí nén, loại bỏ triệt để nguy cơ phát sinh tia lửa điện làm nổ bụi hóa chất, sữa bột, dung môi.
- Hoạt động 100% bằng khí nén (Không dùng điện)
- Đạt chứng nhận ATEX cao nhất cho bụi & gas
- Tích hợp bộ định thì khí nén chất lượng cao
- Dòng CU-2 tích hợp thời gian làm sạch đường ống
- Dòng A (Bottom Valve NC) / Dòng B (Valve NO)
- Vỏ inox 316L đánh bóng, chống bám bụi
*Được tin dùng trong ngành Dược phẩm vô trùng, Hóa chất và sản xuất Pin Lithium.*

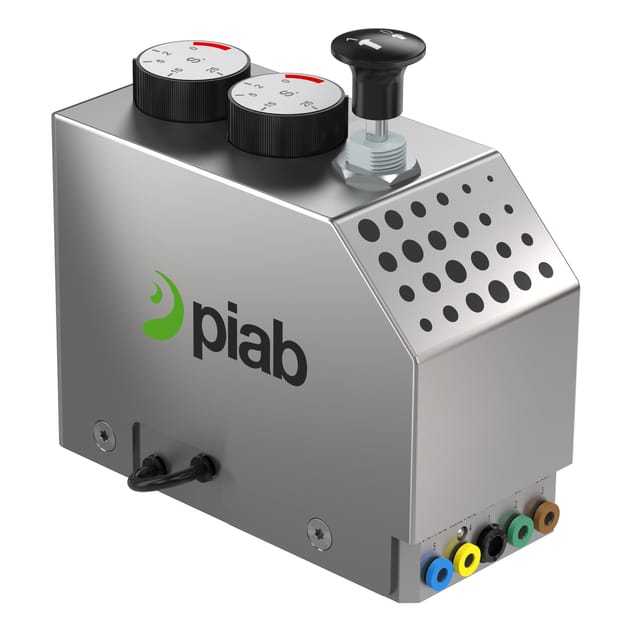

Hệ thống định thì khí nén PPT/S NC
PPT/S NC là bộ điều khiển khí nén nhỏ gọn, đơn giản và cực kỳ bền bỉ của Piab. Thiết bị được gắn trực tiếp lên thân bơm chân không COAX®, sử dụng các núm vặn cơ học tương tự đồng hồ cát để cài đặt thời gian hút chân không và thời gian xả đáy đáy van (dải điều chỉnh từ 0 đến 30 giây). Van an toàn tự động đóng chặt cửa xả (Normally Closed – NC) khi hệ thống mất khí cấp.
- Kích thước siêu nhỏ gọn, tiết kiệm diện tích
- Núm xoay cơ học điều chỉnh trực quan 0-30s
- Bảo vệ an toàn dạng Thường Đóng (NC)
- Vận hành không sinh nhiệt, chống tia lửa
- Không tốn chi phí bảo trì cơ học
- Thay thế hoàn hảo cho dòng PPT/RS 3/2 cũ
*Thích hợp cho các ứng dụng cấp liệu độc lập, máy cấp liệu di động hoặc dây chuyền đơn giản.*

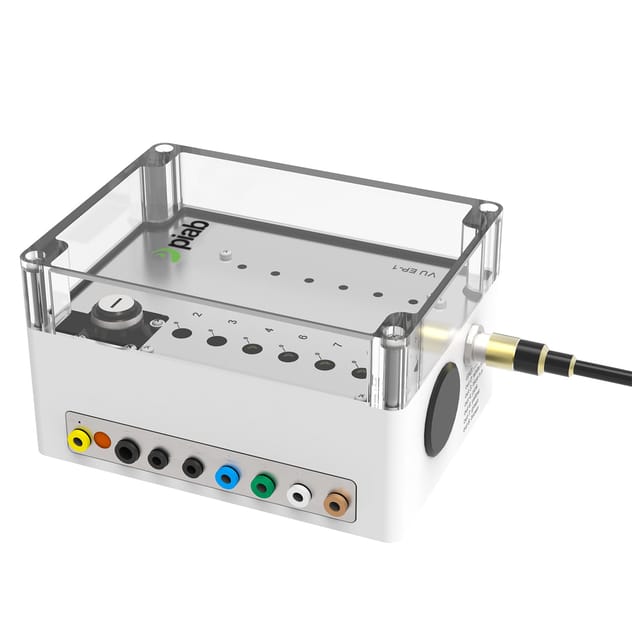

Bộ van điện từ khí nén VU EP-1
VU EP-1 là bộ phân phối van điện từ tích hợp (Electro-Pneumatic Valve Unit). Nó hoạt động như một giao diện chuyển đổi, nhận tín hiệu điều khiển điện 24VDC từ tủ PLC trung tâm của toàn nhà máy và chuyển đổi thành các xung khí nén 6 bar tương ứng để kích hoạt chu trình hút của bơm, mở xả đáy van và gõ rũ lọc của máy cấp liệu.
- Tích hợp van điện từ chất lượng cao
- Chuyển đổi tín hiệu điện – khí nén tức thời
- Cho phép điều khiển lập trình hoàn toàn bằng PLC
- Thiết kế dạng cụm gọn gàng, giảm đấu nối ống
- Hỗ trợ đầy đủ chức năng rũ lọc filter shock
- Độ nhạy đóng cắt cực kỳ cao
*Lựa chọn bắt buộc khi tích hợp máy cấp liệu chân không vào hệ thống tự động hóa Scada/PLC tổng của nhà máy đóng gói.*
Tính năng vượt trội của hệ điều khiển Piab
Tối ưu hóa hiệu suất truyền tải bột hạt và nâng cao mức độ an toàn vệ sinh công nghiệp.
Lọc chênh áp thông minh
Hệ thống tự động học ngưỡng chênh áp màng lọc sạch, từ đó đưa ra cảnh báo sớm khi lọc bị nghẹt, tránh sụt giảm lưu lượng hút.
Phòng nổ tuyệt đối
Các bộ điều khiển khí nén CU-1, CU-2 hoạt động hoàn toàn bằng năng lượng khí nén, loại bỏ 100% nguy cơ tia lửa điện trong vùng ATEX.
Bảo vệ động cơ bơm điện
Đồng bộ hóa chu kỳ xả đáy van mà không cần tắt/mở bơm điện liên tục nhờ cơ chế kích hoạt van chân không của VU EP-1.
Tháo lắp không dụng cụ
Thiết kế dạng module ghép nối thông minh, giúp kỹ thuật tháo rời các cụm van và bộ định thì vệ sinh chỉ bằng tay không.
Hỗ trợ xả sạch đường ống
Tính năng pipe emptying điều chỉnh riêng biệt giúp hút sạch bột bám dính trong đường ống trước khi kết thúc chu kỳ cấp liệu.
Đồng bộ hóa mẻ BVO
Thuật toán tự động đo đạc khối lượng lô mẻ nguyên liệu và hiệu chỉnh lực hút tương ứng, giảm tối đa lỗi của vận hành thủ công.
Thông số kỹ thuật so sánh
Bảng đối chiếu thông số chi tiết của các bộ điều khiển Piab.
| Dòng sản phẩm | Nguồn năng lượng | Vùng môi trường sử dụng | Tính năng / Chức năng chính | Cách điều chỉnh tham số |
|---|---|---|---|---|
| ECU-15 (Điều khiển điện) | Điện 24 VDC / Khí nén | Môi trường công nghiệp sạch (Không ATEX) | Lưu công thức, chẩn đoán lỗi, đo chênh áp cảnh báo nghẹt lọc, BVO. | Màn hình cảm ứng LCD giao diện HMI |
| CU-1A/B & CU-2A/B | Khí nén 4-6 bar (100%) | ATEX Zone 1, 2, 21, 22 (Phòng nổ gas/bụi) | Tủ inox 316L vệ sinh, định thì chu kỳ hút/xả, CU-2 hỗ trợ thổi sạch ống dẫn. | Núm vặn khí nén chỉnh thời gian bên trong tủ |
| PPT/S NC (Normally Closed) | Khí nén 4-6 bar (100%) | Môi trường ATEX chống tia lửa điện | Định thì hút/xả cơ bản, van an toàn tự động đóng chặt xả khi mất khí. | 2 núm xoay cơ học bên trên vỏ bộ định thì |
| VU EP-1 (Bộ van trung gian) | Điện 24 VDC / Khí nén | Theo tín hiệu điều khiển tủ điện PLC | Nhận tín hiệu 24VDC từ PLC nhà máy và chuyển thành xung khí nén mở van. | Lập trình trực tiếp trên hệ thống PLC/Scada |
Câu hỏi thường gặp (FAQ)
Giải đáp nhanh các thắc mắc phổ biến về hệ thống điều khiển máy cấp liệu Piab.
Các bộ điều khiển khí nén của Piab hoạt động hoàn toàn bằng năng lượng khí nén (4-6 bar). Chúng sử dụng các mạch logic khí nén nội bộ để điều phối chu trình thời gian thay cho chip vi điều khiển điện tử và rơ-le điện. Do không sử dụng bất kỳ dòng điện hay linh kiện điện nào, hệ thống loại bỏ hoàn toàn khả năng phát sinh tia lửa điện hoặc sinh nhiệt, đạt chuẩn an toàn ATEX Dust & Gas cao nhất cho vùng nguy hiểm.
Cả hai đều là tủ điều khiển khí nén vỏ inox 316L chống nổ, nhưng **CU-2** được trang bị thêm một bộ định thì khí nén phụ chuyên dụng cho chức năng thổi sạch đường ống dẫn liệu (pipeline emptying). Chức năng này giúp máy tiếp tục hút khí để làm sạch toàn bộ bột đọng bám trên thành ống dẫn trước khi mở van xả đáy xả liệu, ngăn ngừa tình trạng nghẹt đường ống đối với các loại bột nặng hoặc bám dính.
VU EP-1 là cụm van điện từ khí nén đóng vai trò trung gian giao tiếp. Nếu nhà máy của bạn muốn tự động hóa hoàn toàn máy cấp liệu chân không bằng hệ thống PLC trung tâm (như Siemens, Allen-Bradley), bạn không cần mua tủ điều khiển ECU-15. PLC của bạn sẽ gửi tín hiệu điện 24VDC đến các van của VU EP-1, và cụm van này sẽ chuyển đổi thành xung khí nén tương ứng để kích hoạt chu trình hút, xả đáy và rũ lọc của máy piFLOW®.
Bộ điều khiển điện **ECU-15** kết nối với một cảm biến áp suất để liên tục đo chênh lệch áp suất trước và sau bộ lọc filter của máy cấp liệu. Khi bắt đầu chạy, hệ thống sẽ tự động học (learn) giá trị chênh áp khi bộ lọc sạch. Trong quá trình vận hành, nếu bột bám quá sâu vào màng lọc làm chênh áp vượt ngưỡng quy định (báo hiệu lọc bị nghẹt), HMI sẽ cảnh báo để người vận hành vệ sinh hoặc thay thế màng lọc kịp thời, tránh việc sụt giảm năng suất truyền tải và tăng điện năng hao phí.
Đây là đặc tính an toàn khi hệ thống gặp sự cố mất nguồn khí nén đột ngột:
• **Dòng A (Thường Đóng – NC)**: Van xả đáy sẽ tự động đóng chặt để giữ nguyên liệu lại bên trong bồn chứa, không cho rơi ra ngoài.
• **Dòng B (Thường Mở – NO)**: Van xả đáy sẽ tự động mở ra để xả toàn bộ nguyên liệu ra ngoài, tránh việc nguyên liệu bị kẹt cứng bên trong bồn chứa liệu.
